Composants de moule d'injection de précision: les héros méconnus de pièces en plastique parfaites
Dans les moules d'injection, les composants de précision fonctionnent comme des «vannes cardiaques», déterminant directement la durée de vie des moisissures, la précision et l'efficacité. Voici 8 critiquescomposants de précisionet leurs détails techniques:
I. Composants de précision de base
1. Système de coureurs chaud
Fonction: contrôle avec précision le débit plastique fondu, éliminant les limaces froides
Pièces clés:
Buse: tolérance d'alésage ± 0,01 mm, anti-corrosion en alliage en titane
Bobines de chauffage: contrôle de la température PID (± 1 ° C Fluctation)
Innovation:Xp moulecompensation de température multi-points
2. Système de guidage
Composants critiques:
Guide épingles: dureté HRC60 +, rectitude ≤0,005 mm / m
Boulots: auto-lubrification en graphite imprégné d'huile
Norme: Japon JIS B5012 Grade ultra-précis
3. Système d'éjection
Éléments de précision:
Épingles d'éjection: acier SKD61, polir miroir (Ra≤0,1 μm)
Épingles de retour: conception printanière préchargée
Usinage au niveau du micron:
Les inserts en carbure résistent à 5 millions de cycles
Les nano-coatations (par exemple, Altin) empêchent le collage
5. Système de refroidissement
Percées:
Refroidissement conforme imprimé en 3D (gain d'efficacité de 40%)
Modules en alliage de cuivre pour moules médicaux
6. Système de ventilation
Conception de précision:
Évents à plusieurs étapes (0,02-0,05 mm de profondeur)
Aciers poreux en métal fritté
7. Systèmes de capteurs
Surveillance intelligente:
Capteurs de pression en moule (précision ± 0,5%)
Rétroaction de température IR en temps réel
8. Changement de moisissure rapide (QMC)
Alignement de précision:
Unités de serrage hydrauliques (répétabilité ± 0,005 mm)
Sur 5480 interfaces spline

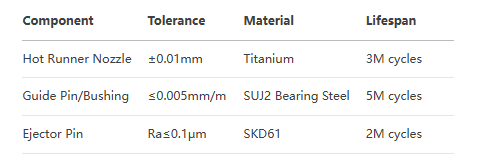

Ii Comparaison des spécifications techniques
Iii. Applications de l'industrie
Médical: épingles d'éjection en céramique pour stylos à insuline (contamination par métal zéro)
Électronique: inserts en carbure de tungstène pour les connecteurs de tangage de 0,2 mm
Optique: les nano-polis cores atteignent le PV <λ / 4
Iv. Technologies futures
Composants intelligents: éjecteurs marqués RFID avec suivi de l'utilisation
Matériaux d'auto-lubrification: revêtements de graphène (coefficient de frottement 0,05)
Usinage au niveau atomique: finition du faisceau d'ions pour la rugosité sous-nanomètre
Composants de moule de précisionsont les "champions invisibles" de moulage par injection, avec leurs progrès stimulant les progrès de l'industrie. Grâce à l'innovation matérielle,usinage ultra-préciset surveillance intelligente, le moule XP redéfinit en continu la norme de précisions.
